diagrama de Kaoru Ishikawa

Kaoru Ishikawa

(Japón, 1915 – 1989) Teórico de la administración de empresas japonés, experto en el control de calidad. Educado en una familia con extensa tradición industrial, Ishikawa se licenció en Químicas por la Universidad de Tokio en 1939. De 1939 a 1947 trabajó en la industria y en el ejército. Ejerció también la docencia en el área de ingeniería de la misma universidad.

A partir de 1949 participó en la promoción del control de calidad, y desde entonces trabajó como consultor de numerosas empresas e instituciones comprometidas con las estrategias de desarrollo del Japón de la posguerra. En 1952 Japón entró en la ISO (International Standard Organization), asociación internacional creada con el fin de fijar los estándares para las diferentes empresas y productos. Ishikawa se incorporó a ella en 1960 y, desde 1977, fue el presidente de la delegación del Japón. Fue además presidente del Instituto de Tecnología Musashi de Japón.

Ishikawa explicó el interés y el éxito de los japoneses en la calidad basándose en la filosofía del kanji (escritura de letras chinas), puesto que la dificultad de su aprendizaje favorece los hábitos de trabajo preciso. La base filosófica de sus ideas es de tipo roussoniano; el hombre es bueno por naturaleza, y se implica positivamente con aquello que le afecta. Es por ello que Ishikawa critica el modelo productivo de occidente, en el que el trabajador recibe un trato irrespetuoso con su dignidad humana. El taylorismo y fordismo, base técnica de los modelos occidentales vigentes en ese momento, se desarrollaban a partir de concepciones en las que el hombre es malo por naturaleza; el trabajador era reducido a un objeto desechable, a un robot que cumplía las órdenes de los jefes. Para romper esa dinámica, Ishikawa intentaba conseguir el compromiso de los obreros como personas: solamente así los trabajadores tendrían interés en mejorar la calidad y la producción.

De entre las muchas aportaciones que contienen sus numerosos libros sobre el control de calidad, destaca su conocido Diagrama causa-efecto (también llamado "Diagrama de espina de pescado" por su forma) como herramienta para el estudio de las causas de los problemas. Se fundamenta en la idea de que los problemas relacionados con la calidad raramente tienen causas únicas, sino que suele haber implicados en ellos, de acuerdo con su experiencia, un cúmulo de causas. Sólo hay que encontrar esta multiplicidad de causas y colocarlas en el diagrama, formando así grupos de causas a las que se aplicarán medidas preventivas.

diagrama:

El diagrama de Ishikawa, también llamado diagrama de espina de pescado, diagrama de causa-efecto, diagrama deGrandal o diagrama causal, se trata de un diagrama que por su estructura ha venido a llamarse también: diagrama de espina de pez. Consiste en una representación gráfica sencilla en la que puede verse de manera relacional una especie de espina central, que es una línea en el plano horizontal, representando el problema a analizar, que se escribe a su derecha. Es una de las diversas herramientas surgidas a lo largo del siglo XX en ámbitos de la industria y posteriormente en el de los servicios, para facilitar el análisis de problemas y sus soluciones en esferas como lo son; calidad de los procesos, los productos y servicios. Fue concebido por el licenciado en química japonés Kaoru Ishikawa en el año 1943.

Este diagrama causal es la representación gráfica de las relaciones múltiples de causa-efecto entre las diversas variables que intervienen en un proceso. En teoría general de sistemas, un diagrama causal es un tipo de diagrama que muestra gráficamente las entradas o inputs, el proceso, y las salidas o outputs de un sistema (causa-efecto), con su respectivaretroalimentación (feedback) para el subsistema de control.

como hacer el diagrama.

El diagrama de Ishikawa se conoce también por los nombres de diagrama de espina de pescado o diagrama de causa-efecto. La herramienta fue concebida por el licenciado en química japonés el Dr. Kaoru Ishikawa en el año 1943, quien fue un experto en el Control de Calidad.Sea como fuere, es una herramienta que puede resultarnos tremendamente útil en el análisis de un problema.1 Especialmente si sabemos combinarlas con otras herramientas creativas como la lluvia de ideas o brainstorming y los cinco porqués de Toyota.

La técnica es bastante sencilla:

1) En la cabeza del pescado escribimos el efecto o síntoma que pretendemos analizar. La espina central del pescado, agrupará las causas que según nuestro análisis producen dicho efecto.

2) Las diferentes categorías en que podemos agrupar las causas conforman las espinas que se desprenden de la horizontal principal. Escribimos el nombre de la categoría en el extremo de cada nueva línea.

3) Cada causa concreta que vayamos encontrando (simplemente mediante la reflexión o mediante sesiones conjuntas de brainstorming) las vamos añadiendo en la categoría bajo las que consideramos que mejor encaja.

De esta manera, obtendremos un diagrama visualmente atractivo y, sobre todo, ordenado de causas y efecto.

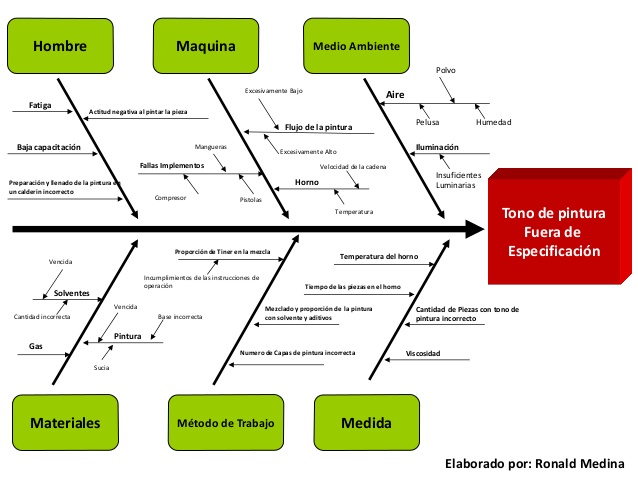

Por ejemplo, si yo pretendo averiguar por qué no se fomenta la creatividad en mi empresa, podría llegar al siguiente diagrama de Ishikawa (*por contextualizar digamos que se trata de una empresa pública que lleva la informatización de un órgano de gobierno español)

ejemplo

si quieres mas infomacion sobre esta,  dale clic en los siguientes videos

https://www.youtube.com/watch?v=KyzmXSEhlM8

https://www.youtube.com/watch?v=-8DfthiWGps

CUESTIONARIO.

1.-¿QUE ES EL DIAGRAMA DE PARETO?

R=l nombre de Pareto fue dado por el Dr. Joseph Juran en honor del economista italiano Vilfredo Pareto (1848-1923) quien realizó un estudio sobre la distribución de la riqueza, en el cual descubrió que la minoría de la población poseía la mayor parte de la riqueza y la mayoría de la población poseía la menor parte de la riqueza. Con esto estableció la llamada “Ley de Pareto” según la cual la desigualdad económica es inevitable en cualquier sociedad.

2.-¿CUANDO SE UTILIZA?

R=Al identificar un producto o servicio para el análisis para mejorar la calidad.

Cuando existe la necesidad de llamar la atención a los problema o causas de una forma sistemática.Al identificar oportunidades para mejorar

• Al analizar las diferentes agrupaciones de datos (ej: por producto, por segmento, del mercado, área geográfica, etc.)
• Al buscar las causas principales de los problemas y establecer la prioridad de las soluciones
• Al evaluar los resultados de los cambos efectuados a un proceso (antes y después)
• Cuando los datos puedan clasificarse en categorías
• Cuando el rango de cada categoría es importante

3.-¿COMO SE UTILIZA?

R=

1. Seleccionar categorías lógicas para el tópico de análisis identificado (incluir el periodo de tiempo).
2. Reunir datos. La utilización de un Check List puede ser de mucha ayuda en este paso.
3. Ordenar los datos de la mayor categoría a la menor
4. Totalizar los datos para todas las categorías
5. Calcular el porcentaje del total que cada categoría representa
6. Trazar los ejes horizontales (x) y verticales (y primario – y secundario)
7. Trazar la escala del eje vertical izquierdo para frecuencia (de 0 al total, según se calculó anteriormente)
8. De izquierda a derecha trazar las barras para cada categoría en orden descendente. Si existe una categoría “otros”, debe ser colocada al final, sin importar su valor. Es decir, que no debe tenerse en cuenta al momento de ordenar de mayor a menor la frecuencia de las categorías.
9. Trazar la escala del eje vertical derecho para el porcentaje acumulativo, comenzando por el 0 y hasta el 100%
10. Trazar el gráfico lineal para el porcentaje acumulado, comenzando en la parte superior de la barra de la primera categoría (la mas alta)
11. Dar un título al gráfico, agregar las fechas de cuando los datos fueron reunidos y citar la fuente de los datos.
12. Analizar la gráfica para determinar los “pocos vitales”

4.-¿RELACIÓN CON OTRAS HERRAMIENTAS?

R=Un Diagrama de Pareto generalmente se relaciona con:

• Diagrama de Causa y Efecto (Ishikawa)
• Check List de Revisión
• Check List de reunión de datos
• Matriz para la Planeación de Acciones
